Министерство образования Российской федерации

Государственное образовательное учреждение высшего профессионального образования

«РОСТОВСКИЙ ГОСУДАРСТВЕННЫЙ УНИВЕРСИТЕТ»

Химический факультет

ДИПЛОМНАЯ РАБОТА

на тему: «ПОИСК НОВЫХ ФТОРИДОФОСФАТОВ ЛИТИЯ И ПЕРЕХОДНЫХ МЕТАЛЛОВ»

Студент 6 курса

Ворона М.Л.

Научный руководитель,

доцент, кандидат хим. наук

Налбандян В. Б.

Рецензент

Ст. научный сотр. НИИФОХ, кандидат хим. наук

Медведева Л. И.

Нормоконтролер

Богатырева Н.К.

г. Ростов-на-Дону

2004

Содержание

Введение

1. Литературный обзор

1.1. Литий-ионные аккумуляторы

1.2. Смешанные фосфаты лития и переходных металлов

1.3. Смешанные фторидофосфаты щелочных и переходных металлов.

2. Исходные вещества и методы эксперимента

2.1. Исходные вещества и их анализ

2.2. Проведение синтезов

2.3. Рентгенофазовый анализ

3. Результаты и их обсуждение

3.1. Фторидофосфат никеля-лития

3.2. Фторидофосфат кобальта-лития

3.3. Фторидофосфаты железа-лития и марганца-лития

3.4. Опыт по окислению

4. Выводы и перспективы

  Список использованных источников

Введение

Для современной техники очень важны энергоемкие и портативные аккумуляторы. Используемые в них электродные материалы обладают рядом недостатков и поэтому актуален поиск новых материалов. В частности, для положительного электрода литий-ионного аккумулятора нужны материалы, способные к быстрому и обратимому внедрению–извлечению лития с достаточно высоким потенциалом относительно лития. Данная работа посвящена поиску новых смешанных фторидофосфатов лития с переходными металлами, легко меняющими степень окисления: марганцем, железом, кобальтом, - и исследованию возможности окислительного извлечения лития из них, как первому шагу к испытанию их в качестве электродных материалов.

1. Литературный обзор

1.1. Литий – ионные аккумуляторы

Становление технологий никель-металлгидридных и литий-ионнных аккумуляторов вытесняет известные никель-кадмиевые аккумуляторы.

Батарея - устройство для накопления энергии, или, когда речь идёт о современных технологиях, под батареей обычно понимают автономную химическую систему, производящую электроэнергию [1]. Батарея составлена из нескольких электрохимических ячеек, соединенных последовательно или параллельно, чтобы обеспечить необходимое напряжение и емкость. Каждая ячейка состоят из положительного и отрицательного электрода, отделенных жидким или твердым электролитом. Побуждением для использования технологии батареи, основанной на литии, как аноде, полагают тот факт, что этот металл является очень сильным восстановителем и очень легким, тем самым обеспечивается высокая энергоемкость. В зависимости от типа положительного электрода, литиевые элементы могут создавать напряжение от полутора до 4 вольт, что выше, чем у любых других элементов. Поскольку литий взаимодействует с водой и спиртами, в качестве электролитов используются апротонные жидкости – растворы гексафторфосфата или гексафторарсената лития в смеси эфиров (диметилкарбоната, этиленкарбоната, пропиленкарбоната, диметоксиэтана и т.д.).

Таким образом, достигается превращение накопленной химической энергии в энергию электрическую (разрядка). Как только к электродам присоединят внешний источник тока, т.е. пропустят через них электрический ток, тогда электрическая энергия в них преобразуется в химическую (перезарядка). Ячейки характеризуются количеством запасаемой электрической энергии или заряда в расчете на единицу массы (Вт*час/кг или A*час/кг) или единицу объема (Вт*час/л или А*час/л), разрядным напряжением и циклируемостью. Литий-ионные батареи из-за их высокой энергетической плотности и гибкости конструкции в настоящее время превосходят другие системы, составляя 63 % оцениваемого всемирного рынка переносных батарей [2].

Первоначально в качестве материала отрицательного полюса использовался чистый литий. Но, как выяснилось, при первом контакте литий восстанавливает раствор, и на его поверхности образуется пленка из продуктов восстановления. Пленка эта достаточно тонкая (несколько нанометров), сплошная и проводящая, причем носителями заряда будут ионы лития (по сути дела, получается твердый электролит). Пленка становится барьером, и дальше металлический литий с электролитом не взаимодействует. Таким образом, на аноде литиевого элемента в аккумуляторе при разряде будет протекать реакция: Li ® Li+ + e. А вот при заряде или так называемом катодном осаждении лития, происходит перемещение ионов лития с положительного электрода и осаждение на отрицательном электроде. Этот процесс, во-первых, может вызвать рост литиевых дендритов и короткое замыкание верный путь к возгоранию или взрыву элемента, а во-вторых,  при осаждении лития образуется свежая очень активная поверхность, мгновенно реагирующая с электролитом. На этой поверхности сразу нарастает пленка, предотвращая электрический контакт с самим электродом. Из-за этого в аккумуляторы с металлическим литиевым электродом приходится закладывать избыточное количество лития, с расчетом на то, что часть его потеряется. Вот поэтому литиевые аккумуляторы (с электродом из чистого металлического лития) теряют свое значение. На смену им пришли так называемые литий-ионные аккумуляторы, где отрицательным электродом служит не чистый литий, а фаза внедрения лития в подходящую матрицу с достаточно низким электродным потенциалом.

Углерод оказался очень удобной матрицей для помещения в него лития. Удельный объем углеродных материалов при этом изменяется не сильно — даже при внедрении достаточно большого количества лития он увеличивается не более чем на 10%. Чем больше лития внедрено в углерод, тем отрицательнее потенциал электрода [3].

Такие элементы работают без подзарядки в полтора раза дольше никель-металлгидридных. Кроме того, в литий-ионных элементах не наблюдаются эффекты памяти, которыми славились ранние никель-кадмиевые элементы. С другой стороны, внутреннее сопротивление у современных литиевых элементов выше, чем у никель-кадмиевых. Соответственно, они не могут обеспечить больших токов. Литий-ионная батарея выдерживает многократные подзарядки: 500-1000 циклов [4].

В качестве положительного электрода используются соединения переходных металлов, способных к легкому изменению степени окисления с обратимым внедрением-извлечением лития. Чтобы ячейка могла разряжаться большими токами, нужна большая электронная проводимость и высокий коэффициент диффузии лития, а для этого в структуре должны быть каналы для миграции лития. А чтобы разряд и заряд были обратимыми, структура должна быть достаточно жесткой, чтобы сохраняться практически неизменной и в отсутствие лития.

Наиболее широко распространенным материалом является кобальтит лития LiCoO2. При заряде ионы лития извлекаются из кобальтита и внедряются в углерод:

(положительный электрод) LiCoO2 ® x Li+ + x e  + Li1-xCoO2

(отрицательный электрод) Li+ + e + 6 C ® LiC6

При разряде идут обратные процессы, степень окисления кобальта при этом снижается [3].

Сложный оксид LiCoO2 обладает слоистой структурой, в которой ионы лития и кобальта упорядочены в чередующихся плоскостях. Наличие плоскостей, занятых исключительно ионами лития, обеспечивает возможность почти полного извлечения щелочного металла и тем самым применимость данного соединения в качестве катодного материала в химических источниках тока. Но продукт полного извлечения – слоистый CoO2 – очень неустойчив, и на практике циклирование ведут в диапазоне x от 0 до приблизительно 0,5 [2].

При десяти циклах заряд (4,2 В) - разряд (3,5 В) начальная удельная разрядная емкость 145 A*час/кг. Потери разрядной удельной емкости 0,1% на 1 цикл [5].

К недостаткам кобальтита лития относят то, что при многократном циклировании часть ионов кобальта перемещается в литевые слои, слоистая структура перестраивается в каркасную типа шпинели, и движение ионов лития затрудняется, а также высокую стоимость и токсичность [2].

Поэтому ведутся интенсивные поиски и исследования альтернативных материалов. В частности, большое число работ посвящено легированию LiCoO2, структурно родственным ему соединениям LiMnO2, LiNiO2 , фазам типа шпинели на основе LiMn2O4 и др. В частности, хорошо зарекомендовали себя  фазы типа оливина LiMPO4 (где M = Mn, Fe, Co, Ni), описываемые ниже.

1.2. Смешанные фосфаты лития и переходных металлов

Двойные фосфаты, имеющие общую формулу LiMPO4 (где M = Mn, Fe, Co, Ni), изоструктурны оливину - силикату магния и железа (Mg,Fe)2SiO4.

Таблица 1

Параметры решетки и  разрядные характеристики соединений LiMPO4 [6- 9]

Фосфаты LiMPO4, где M = Mn, Co, Ni получены в ходе взаимодействия карбоната лития, оксида металла (MO или MnO2) и дигидрофосфата аммония - (NH4)2HPO4 при температуре 350 °C, которую затем повышали до 780 °C и выдерживали 18 часов на воздухе [6]. LiFePO4 получен аналогично, но в инертной атмосфере [10].

1.3. Смешанные фторидофосфаты щелочных и переходных металлов

Просмотр реферативных журналов, баз данных PDF-2 и ICSD обнаружил только три фазы формульного типа A+2MPO4F, из них с литием только одна: Li2NiPO4F [11]. Известны также Na2MnPO4F [12], Na2MgPO4F [13],  Na4,6FeP2O8,6F0,4 [14, 15, 16, 17].

Структура Li2NiPO4F (рис. 1) определена рентгенографически на монокристалле [11]. Она относится к ромбической сингонии (пространственная группа Pnma, параметры a = 10.473(3) Å, b = 6.2887(8) Å, c = 10.846(1) Å, Z=8). В структуре можно выделить рутиловые цепи из октаэдров NiO4F2, соединенных ребрами, вытянутые вдоль оси y. Эти цепи соединены в двух остальных измерениях тетраэдрами PO4. В пустотах каркаса  размещаются катионы лития. Половина их находится в уплощенных тетраэдрах из четырех атомов кислорода, четверть – в квадратных пирамидах из 4 O + 1 F и еще одна четверть в сильно асимметричной координации, где трудно сделать однозначный выбор между КЧ 4,5,6. Достаточно короткие (до 3,21 Å) расстояния Li-Li соединяют все позиции лития в двумерную сеть в плоскости y0z (рис. 2). Это позволяет ожидать достаточно высокую подвижность ионов лития в каркасе и возможность их извлечения с окислением никеля и сохранением исходного каркаса:

Li2Ni2+PO4F  ® LiNi3+PO4F + Li+ + e ® Ni4+PO4F + 2 Li+ + 2 e

Но сведений  о таких свойствах Li2NiPO4F в литературе не обнаружено. Можно было бы ожидать существование аналогичных фаз, содержащих на месте никеля другие катионы близкого размера с переменной степенью окисления (табл. 2), но никаких сведений о них в литературе также не обнаружено.

Таблица 2

Эффективные кристаллохимические радиусы [18] некоторых двухзарядных катионов в октаэдрической координации в высокоспиновом состоянии

В данной работе поставлена задача получения новых фаз состава Li2MPO4F, где M = Mn, Fe, Co, и исследования возможности окислительного извлечения лития из них и из ранее известного никелевого соединения. Предполагалось, что за счет удвоенного содержания лития можно будет повысить емкость электродного материала по сравнению с фазами типа оливина (табл. 3).

Таблица 3

Теоретические удельные емкости некоторых известных и предполагаемых материалов положительного электрода литий-ионного аккумулятора

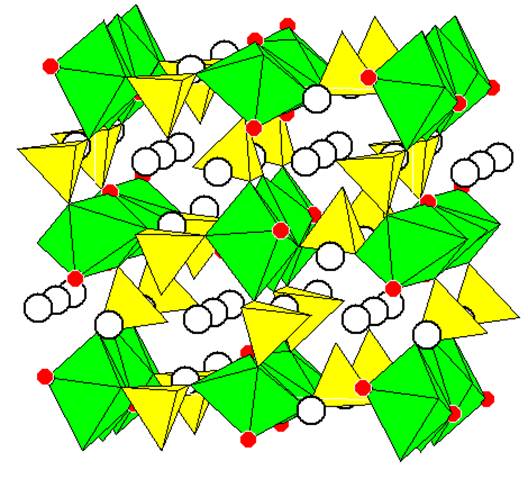

Рисунок 1

Полиэдрическое изображение кристаллической структуры  Li2NiPO4F [10]

Зеленым цветом показаны октаэдры вокруг катионов никеля, желтым – тетраэдры PO4, красным – ионы фтора (в остальных вершинах – кислород), светлыми кружками показаны ионы лития.

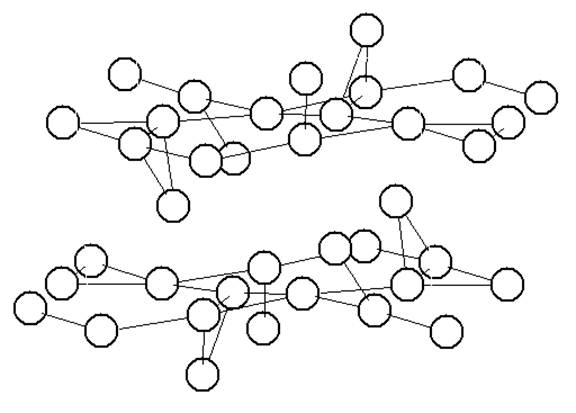

Рисунок 2

Система позиций лития в структуре Li2NiPO4F. Соединены позиции, отстоящие друг от друга не более чем на 3,21 Å.

2. Исходные вещества и методы экспериментов

2.1. Исходные вещества и их анализ

Фосфор, фтор и литий вводили в виде дигидрофосфата аммония, высушенного при 100 °С, фторида и карбоната лития, высушенных при 200 °С. Реактивный оксид никеля (серый, нестехиометрический) прокаливали при 900 °C для превращения в зеленый стехиометрический NiO. Реактивный оксид кобальта (+2) использовали в непрокаленном виде (рентгенофазовым анализом проверено, что это действительно CoO, а не Co3O4). Для введения переходных металлов испытаны и другие реагенты: карбонаты кобальта и марганца, ацетат никеля, а также оксалаты марганца и железа (+2), осажденные из водных растворов. Для проведения данной части экспериментов брали растворимые соли: сульфат железа (+2) и хлорид марганца (+2), растворяли их в горячей дистиллированной воде и приливали к ним горячий раствор оксалата аммония. После охлаждения осадки отфильтровывали на воронке Бюхнера, промывали дистиллированной водой до удаления сульфат- или хлорид-ионов и высушивали при комнатной температуре несколько дней.

Нет уверенности в том, что эти карбонаты, оксалаты и ацетат точно соответствуют идеальным формулам: при хранении возможны потеря или приобретение воды, гидролиз, окисление. Поэтому потребовалось провести их анализ. Для этого по три параллельных пробы каждого из исходных веществ прокаливали до постоянной массы и взвешивали в виде оксидов. Температуру прокаливания выбирали на основе литературных данных о стабильности весовых форм: для получения Fe2O3,  NiO – 900 °С, для получения Co3O4 и Mn2O3 - 750 °С [19, 20, 21].

2.2. Проведение синтезов

При нагревании фторида лития с дигидрофосфатом аммония возможно улетучивание фтороводорода. Поэтому проведение синтеза в одну стадию вряд ли возможно. Сначала нужно получить LiMPO4, и лишь после полного удаления воды можно добавлять фторид лития.

Таким образом, можно выделить две стадии.

(1)     2NH4H2PO4 + Li2CO3 + 2MO ® 2 LiMPO4 + 2NH3 + CO2 + 2H2O.

Здесь MO – это либо оксид (NiO, CoO), либо соединение, разлагающееся до оксида.

(2)     LiMPO4 + LiF ® Li2MPO4F

Навески веществ смешивали и растирали в яшмовой ступке до полной однородной массы, затем прессовали таблетки, выдерживали при температуре 150-170 °C 2 часа для удаления большей части летучих компонентов (если сразу нагреть до более высоких температур, то происходит оплавление и однородность таблетки нарушается). Затем температуру постепенно повышали, периодически перетирая смесь, до получения практически чистых LiMPO4. Обжиги проводили либо в муфельной печи, либо в инертной атмосфере в трубчатой печи.

Ввиду отсутствия инертных газов в баллонах, пришлось получать азот нагреванием водного раствора хлорида аммония и нитрита бария. Колба, в которой происходила основная реакция по получению азота (экзотермическая реакция, небольшое нагревание),  соединялась с двумя промывалками с сернокислым раствором бихромата калия для улавливания возможных примесей аммиака и оксида азота, далее шла накаливаемая трубка с пористыми медными гранулами для очистки от кислорода и оксидов азота, потом  с силикагелем для грубой осушки и две промывалки с концентрированной серной кислотой для более полного улавливания водяных паров. Эти промывалки соединялись с трубкой, в которой находились смеси веществ в спрессованном виде в никелевых лодочках. Вначале через установку пропускали трехкратный объем азота для удаления воздуха и лишь потом начинали нагревание. После завершения обжига образцы охлаждали в токе азота, дабы не допустить окисления воздухом.

Продукты проверяли рентгенофазовым анализом и переходили ко второй стадии экспериментов, для этого полученные таблетки перетирали с рассчитанной навеской фторида лития и, спрессовав, продолжали обжиг либо в муфельной печи, либо в инертной атмосфере в трубчатой печи по уже рассмотренной технологии. Чтобы обеспечить более полное связывание фосфата, фторид лития вводили в пятипроцентном избытке. Этот избыток составляет лишь 0,7 масс. % смеси и менее существенен, чем примесь не прореагировавшего фосфата.

2.3. Рентгенография

Рентгенофазовый анализ производился на дифрактометре ДРОН – 2.0 в медном  Кa  - излучении. Данное излучение не очень подходит для соединений, в которых присутствуют железо и особенно кобальт, так как оно сильно поглощается атомами этих элементов и возбуждает их собственное рентгеновское излучение. В результате дифракционные максимумы ослабляются, и резко возрастает фон. Поэтому снижается чувствительность фазового анализа, уменьшается число наблюдаемых отражений и ухудшается точность их измерения из-за сильных флуктуаций интенсивности. Чтобы преодолеть эти затруднения, следовало бы использовать рентгеновскую трубку с другим анодом, например, кобальтовым (но тогда бы возникли те же проблемы с соединениями марганца) или установить монохроматор на  дифрагированном пучке. Но у нас не было такой возможности, поэтому для уменьшения статистических ошибок съемку кобальтового соединения приходилось повторять по несколько раз.

При фазовом анализе применялась база порошковых дифракционных  данных PDF-2.

3. Результаты и их обсуждение

3.1. Фторидофосфат никеля-лития

Синтез проводился в две стадии, как описано выше. Если исходным веществом был ацетат никеля, то при его разложении происходило частичное восстановление никеля (образец чернел), поэтому требовался обжиг в окислительной атмосфере. Если же исходное вещество - оксид никеля, то и первый, и второй обжиги можно проводить и на воздухе, и в азоте, результаты  практически одинаковые. На первой стадии при температуре последнего обжига 750°С получен почти чистый желтый LiNiPO4 с небольшой примесью NiO, а после 680°С содержание примесей было несколько больше, и образец был серого цвета. Но в обоих случаях на второй стадии - при обжиге с LiF (750 °С, 2-4 часа) - получен практически чистый Li2NiPO4F серо-зеленого цвета. В имеющейся базе порошковых дифракционных данных нет его рентгенограммы, но она была рассчитана на основе структурных данных [11] с помощью программы Lazy Pulverix, и экспериментальные данные хорошо совпали с расчетными.

3.2 Фторидофосфат кобальта-лития

 В согласии с литературными данными [6], LiCoPO4 удалось получить на воздухе. На первой стадии смесь исходных соединений поместили в сушильный шкаф при температуре 170 °C, выдержали 2 часа, затем переместили в муфельную печь, и медленно нагрели до 680 °C,  выдержав 40 минут, после чего тщательно растерли и выдержали при 750°C 30 минут. Получен порошок фиолетового цвета, по данным рентгенофазового анализа соответствующий фосфату кобальта-лития.

Однако на второй стадии, после его реакции с LiF при 750°С, вместо ожидаемого Li2CoPO4F обнаружено большое количество Co3O4 в смеси с исходным LiCoPO4 и неизвестными фазами. Поскольку без фторида лития этого оксида кобальта не наблюдалось, можно предположить, что к его образованию привело сочетание сразу нескольких побочных явлений: гидролиз фторида водяным паром увеличил содержание Li2O, поэтому менее основный CoO был вытеснен из фосфата, чему способствовало его окисление до Co3O4. Поэтому присутствие  кислорода воздуха и водяных паров мешает при твердофазном синтезе фторидофосфата кобальта.

После этого весь эксперимент последовательно проведен в инертной атмосфере. Для чего на первой стадии снова приготовили смесь веществ, спрессовав, поместили в трубчатую печь выдержали в интервале температур от 120 до 300 °C около часа, затем стали повышать температуру на 50°C каждые 10-15 минут, доведя до 750 °C, выдержали 1,5 часа. Преимуществом был тот факт, что реакция проходила при постоянном токе азота, после охладили систему в азоте, извлекли таблетку и растерли ее, порошок фиолетового цвета. Образец, взятый на рентгенофазовый анализ, показал наличие фосфата кобальта-лития и незначительного количества примесей по сравнению с тем порошком, который был получен в воздухе. Затем добавили расчетное количество LiF и, спрессовав таблетку, поместили в трубчатую печь, нагрели в токе азота до 750 °C, выдержали 2 часа , затем охладили систему в присутствии азота, таблетку извлекли и растерли, полученный темно-фиолетовый порошок проверили с помощью рентгенофазового анализа.

На рентгенограмме отсутствовали пики исходных LiCoPO4, LiF, оксидов кобальта. По расположению и интенсивности пиков рентгенограмма этого продукта оказалась сходна с расчетной рентгенограммой Li2NiPO4F, что позволило полностью проиндицировать ее на основе аналогичной ромбической элементарной ячейки (табл. 4). Впрочем, попытка механического переноса индексов hkl с одной рентгенограммы на другую первоначально не привела к удовлетворительному результату. Лишь после нескольких проб и ошибок выяснилось, что замещение никеля кобальтом ведет к анизотропному изменению параметров (a уменьшается, b, c и объем возрастают, см. табл. 5), поэтому некоторые линии на рентгенограмме меняются местами.

Правильность индицирования подтверждается хорошим согласием вычисленных и измеренных значений углов (табл. 4). Найденный объем ячейки, несколько больший, чем у никелевого аналога (табл. 5), хорошо согласуется с соотношением размеров ионов никеля и кобальта (табл. 2). Таким образом, синтезировано новое соединение Li2CoPO4F, изоструктурное Li2NiPO4F.

Таблица 4

Результаты индицирования рентгенограммы нового соединения Li2CoPO4F в сравнении с рентгенограммой Li2NiPO4F, рассчитанной на основе его кристаллической структуры с помощью программы Lazy Pulverix. Параметры решетки уточнены с помощью программы Celref 3 и приведены в таблице 5.
